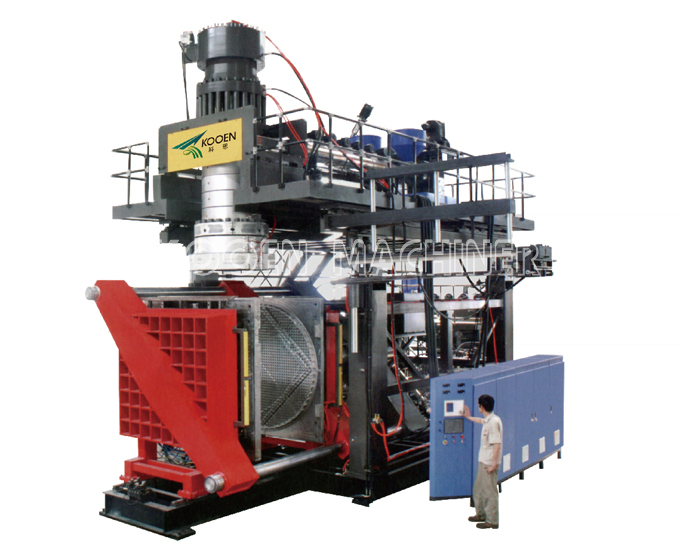

开合模系统：对角双拉杆中心锁模双向同步高精度线性导轨导向开合模机构
挤出系统：硬齿面减速器+直流调速
模头系统：储料缸模头
液压系统：全进口液压阀、密封件+电液比例控制
控制系统：全套欧洲进口闭环比例控制系统
主要技术参数 Main Technical Parameter
|
名称 |
Name |
Units |
120 |
120A |
200 |
| 适用原料 |
Material |
PE、PP、ABS... |
PE、PP... |
HMWHDPE、PE、PP... | |

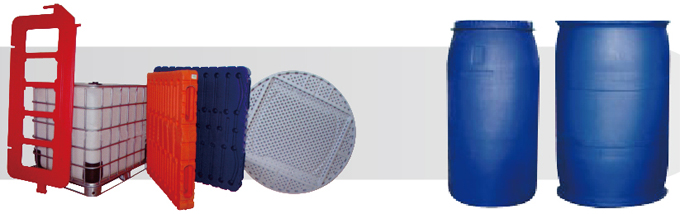

| 生产最大制品容积 |
Max container capacity |
L |
160 |
500 |
230 |
| 生产能力(空循环) |
Output (Dry cycle) |
PC/HR |
300 |
160 |
180 |
| 机器外型尺寸(长×宽×高) |
Mchine Dimension(L×W×H) |
M |
7.5×3.5×5.7 |
9.0×4.0×6.5 |
9.5×4.1×6.5 |
| 机器重量 |
Total weight |
T |
22 |
46 |
36 |
| 锁模力 |
Clamping force |
KN |
680/1360 |
1500 |
800 |
| 模板间距 |
Platen opening stroke |
MM |
600-1400 |
600-1400 |
800-1700 |
| 模板尺寸(宽×高) |
Platen size(W×H) |
MM |
1400×1600 |
1400×1750 |
1200×1300 |
| 最大模具尺寸(宽×高) |
Max mould size(W×H) |
MM |
1200×1900 |
1200×2050 |
950×1600 |
| 模具厚度 |
Mould thickness |
MM |
610-750 |
610-750 |
900-960 |
| 开合模系统外形尺寸(长×宽×高) |
Clamping unit overall dimension(L×W×H) |
M |
7.5×2.2×2.9 |
||
| 最大驱动功率 |
Max drive |
KW |
135 |
180 |
138 |
| 最大总功率 |
Total power |
KW |
206 |
260 |
180 |
| 螺杆风机功率 |
Fan power for screw |
KW |
0.72 |
0.25×6 |
0.25×6 |
| 气源压力 |
Air pressure |
MPA |
1 |
1 |
1 |
| 气源排量 |
Air consumption |
M3/MIN |
1 |
4 |
3 |
| 平均能耗 |
Average energy consumption |
KW |
95 |
155 |
140 |
| 螺杆直径 |
Screw diameter |
MM |
120 |
120 |
120 |
| 螺杆长径比 |
Screw L/D ratio |
L/D |
30 |
30 |
32 |
| 塑化能力 |
Plasticizing capacity |
KG/HR |
320 |
360 |
320 |
| 螺杆加热段数 |
Number of heating zone |
ZONE |
5 |
6 |
6 |
| 螺杆加热功率 |
Extrudedr heating power |
KW |
32 |
39 |
39 |
| 挤出电机功率 |
Extruder driving power |
KW |
90 |
||
| 挤出系统外型尺寸(长×宽×高) |
Extruder unit overall Dimension(L×W×H) |
M |
5.6×2.32×1.3 |
||
| 模头加热段数 |
Number of heating zone |
ZONE |
6 |
6 |
6 |
| 模头加热功率 |
Power of die heating |
KW |
39 |
39 |
38 |
| 挤出口最大直径 |
Max die-pin diameter |
MM |
500 |
600 |
500 |
| 储料缸容积 |
Accumulator capacity |
L |
20 |
25 |
20 |
| 模头外型尺寸(长×宽×高) |
Accumulator head overall dimenson(L×W×H) |
M |
2.7×1.1×0.7 |
|
|
