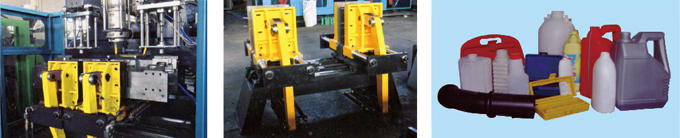

开合模系统：平移模式开合模机构，直线导轨
挤出系统：交流变频马达驱动
液压系统：力士乐比例伺服阀+蓄能器+全套硬管+杰弗伦电阻尺
电路系统：三菱PLC+人机界面+温控仪
控制系统：奥地利B&R2003控制器，带彩色显示器，配置100点型坯壁厚控制器
主要技术参数 Main Technical Parameter
|
名称 |
Name |
Units |
70D |
90D |
| 生产最大制品容积 |
Max. product volume |
L |
6 |
12 |
| 生产能力(空循环) |
Output(Dry cycle) |
PC/H |
600×2 |
550×2 |
| 螺杆直径 |
Screw diameter |
MM |
70 |
90 |
| 螺杆长径比 |
Screw L/D ratio |
L/D |
22 |
22 |
| 螺杆电机功率 |
Screw drive power |
KW |
18.5 |
45 |
| 螺杆加热功率 |
Screw heating capacity |
KW |
12 |
20 |
| 塑化能力 |
Plasticizing capacity |
KG/H |
70 |
120 |
| 油泵电机功率 |
Oil pump drive power |
KW |
11 |
18.5 |
| 锁模力 |
Clamping force |
KN |
90 |
150 |
| 模板尺寸(宽×高) |
platen size(W×H) |
MM |
370×450 |
550×550 |
| 移模行程 |
Platen Moving Stroke |
MM |
440 |
660 |
| 开合模行程 |
Platen opening stroke |
MM |
180-530 |
220-660 |
| 最大口模直径(单) |
Max. die diameter |
MM |
150 |
220 |
| 双模头中心距 |
Central distance of bi-die |
MM |
150 |
240 |
| 三模头中心距 |
Central distance of three-die |
MM |
80 |
90 |
| 四模头中心距 |
Central distance of four-die |
MM |
60 |
90 |
| 六模头中心距 |
Central distance of six-die |
MM |
60 |
80 |
| 吹气压力 |
Blowing pressure |
MPA |
0.6 |
0.6 |
| 气体用量 |
Air consumption |
M3/H |
56 |
72 |
| 冷却水压力 |
Cooling water pressure |
MPA |
0.3 |
0.3 |
| 冷却水用量 |
Water consumption |
L/MIN |
90 |
100 |
| 机器外形尺寸(长×宽×高) |
Machine dimension(L×W×H) |
M |
3.6×2.6×2.5 |
4.5×3.0×2.7 |
| 机器重量 |
Weight of machine |
TON |
10.5 |
16.5 |
