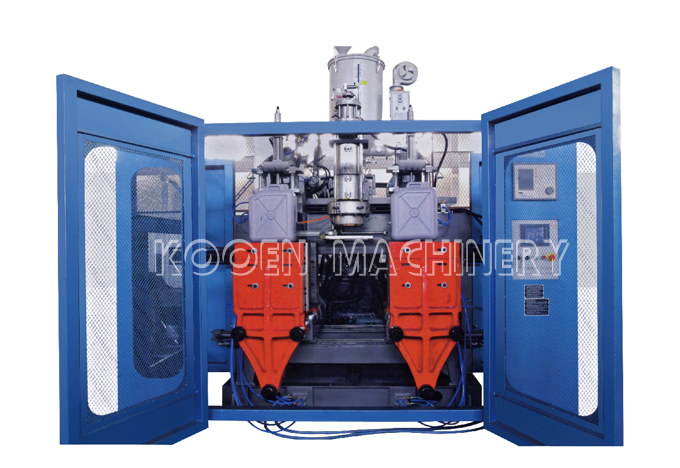

开合模系统:平移模式开合模机构
挤出系统:硬齿面减速箱+台达/三菱变频器
液压系统:日本油研液压阀/油泵+电源比例控制
电路系统:三菱PLC+人机界面+温控仪
主要技术参数 Main Technical Parameter
名称 |
Name |
Units |
80D |
90D |

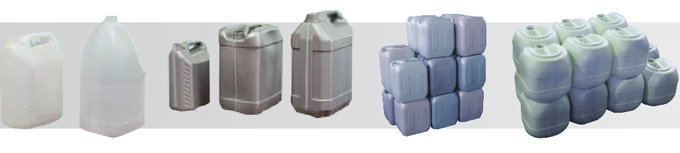

生产最大制品容积 |
Max. product volume |
L |
12 |
20 |
生产能力(空循环) |
Output(Dry cycle) |
PC/H |
600×2 |
550×2 |
螺杆直径 |
Screw diameter |
MM |
80 |
90 |
螺杆长径比 |
Screw L/D ratio |
L/D |
25 |
25 |
螺杆电机功率 |
Screw drive power |
KW |
37 |
45 |
螺杆加热功率 |
Screw heating capacity |
KW |
16 |
20 |
塑化能力 |
Plasticizing capacity |
KG/H |
120 |
150 |
油泵电机功率 |
Oil pump drive power |
KW |
11 |
15 |
锁模力 |
Clamping force |
KN |
125 |
200 |
模板尺寸(宽×高) |
Platen size(W×H) |
MM |
550×600 |
600×660 |
开合模行程 |
Platen opening stroke |
MM |
220-570 |
330-730 |
最大口模直径 |
Max. die diameter |
MM |
200 |
230 |
模头加热功率 |
Die heat capacity |
KW |
4.5 |
6.5 |
平均能耗 |
Average enregy consumption |
KW/H |
24.5 |
27.5 |
吹气压力 |
Blowing pressure |
MPA |
0.6 |
0.6 |
气体用量 |
Air consumption |
M3/MIN |
1.0 |
1.1 |
冷却水压力 |
Cooling water pressure |
MPA |
0.3 |
0.3 |
冷却水用量 |
Water consumption |
L/MIN |
90 |
100 |
机器外形尺寸(长×宽×高) |
Machine dimension(L×W×H) |
M |
4.0×2.6×3.0 |
4.2×2.8×3.2 |
机器重量 |
Weight of machine |
TON |
12.5 |
14.5 |
